▶ 현재위치 : HOME > MOTOR > Solenoid




모델 전압 정격
스트로크
흡인력 총무게 주파수 절연
등급
온도상승
DS-062MD TYPE
DS-062CD TYPE
110V用 10mm 0.6kg 235g 50/60Hz B 85deg이하
220V用 68g
DS-102MD TYPE
DS-102CD TYPE
110V用 15mm 1kg 360g 50/60Hz B 85deg이하
220V用 95g
DS-152MD TYPE
DS-152CD TYPE
110V用 15mm 1.5kg 430g 50/60Hz B 85deg이하
220V用 120g
DS-202MD TYPE
DS-202CD TYPE
110V用 15mm 2kg 490g 50/60Hz B 85deg이하
220V用 145g
DS-302MD TYPE
DS-302CD TYPE
110V用 20mm 3kg 760g 50/60Hz B 85deg이하
220V用 215g
DS-402MD TYPE
DS-402CD TYPE
110V用 20mm 4kg 1175g 50/60Hz B 85deg이하
220V用 340g
DS-502TD TYPE 110V用 30mm 5.0kg 2,000g 60Hz B 75deg 이하
220V用
DS-702TD TYPE 110V用 30mm 7.0kg 2,400g 60Hz B 75deg 이하
220V用
DS-1002TD TYPE 110V用 30mm 10kg 4,100g 50/60Hz B 75deg 이하
220V用




모델 전압 정격
스트로크
흡인력 무게 온도상승 절연저항력
DSD-06A 12~100V 5.0mm 25g 43g 65 at 2.5W 500V mega
-50M ohm이상
DSD-08A 12~100V 6.0mm 90g 96g 65 at 4W 500V mega
-50M ohm이상
DSD-10A 12~100V 8.0mm 90g 122g 65 at 4.2W 500V mega
-50M ohm이상
DSD-12E 12~100V 8.0mm 200g 183g 65 at 6W 500V mega
-50M ohm이상
DSD-16A 12~100V 15.0mm 360g 427g 65 at 10W 500V mega
-50M ohm이상
* 그 외의 DC 솔레노이드...




[ROTARY SOLENOID]
SMTR3017

30PHI, 17mm.
[ROTARY SOLENOID]
SMTR3421

34PHI, 21mm.
[ROTARY SOLENOID]
SMTR4025

40PHI, 25mm.
[ROTARY SOLENOID]
SMTR4927

49PHI, 27mm.
[ROTARY SOLENOID]
SMTR4931

49PHI, 31mm.
[ROTARY SOLENOID]
SMTR5935

59PHI, 35mm.
[ROTARY SOLENOID]
SMTR5941

59PHI, 41mm.
[ROTARY SOLENOID]
SMTR7045

70PHI, 45mm.
[ROTARY SOLENOID]
SMTR8755

87PHI, 55mm.
[ROTARY SOLENOID]
SMTR8790

87PHI, 90mm.
[MG SERIES]
MG0303B
[MG SERIES]
MG0701
[MG SERIES]
MG0707A
[MG SERIES]
MG1001
[MG SERIES]
MG1054
[MG SERIES]
MG1102
[MG SERIES]
MG1212D
[MG SERIES]
MG1402
[VM10 SERIES]
MG1408G
[VM12 SERIES]
MG1502
[MG SERIES]
MG1504
[MG SERIES]
MG1606A
[MG SERIES]
MG1762B
[MG SERIES]
MG1802
[MG SERIES]
MG2002
[MG SERIES]
MG2007
[MG SERIES]
MG2010
[MG SERIES]
MG1762B
[IS SERIES]
IS1902
[IS SERIES]
IS1903
[IS SERIES]
MG1606A
[IS SERIES]
IS2003
[IS SERIES]
IS2017
[IS SERIES]
IS2020
[IS SERIES]
IS2027
[IS SERIES]
IS3602


Rated Stroke Force Range 25mm
Rated Pulling 2.0~3.0kg
Rated Current Continuous Current
Rated Voltage AC 110V, 200V, 220V
50/60Hz
 DC 220V, 100V, 24V, 12V
Coil Temperature Rise Under 65 deg.
Insulation Classification E-Type Insulation

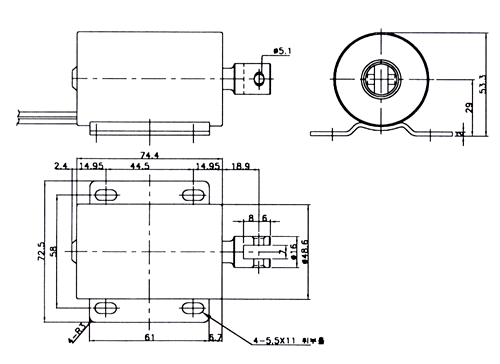

[DSD-18 솔레노이드의 도면]

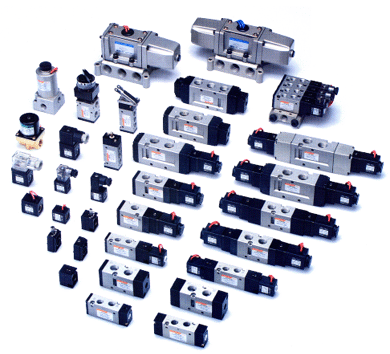

모델 관접속구경 유교단면적(Cv) 사용압력 최대작동빈도
SF 280 시리즈 PT 1/8 12.6㎟ (0.6) 1.5~9kgf/㎠ 10 cycle/sec
SF 350 시리즈 PT 1/4 19㎟ (1.0) 1.5~9kgf/㎠ 5 cycle/sec
SF 450 시리즈 PT 3/8 45㎟ (2.5) 1.5~9kgf/㎠ 5 cycle/sec
SF 550 시리즈 PT 1/4 등 43㎟ (2.39) 0~9.9kgf/㎠ 5 cycle/sec
AF 280 시리즈 PT 1/8 12.6㎟ (0.6) 1.5~9kgf/㎠ 10 cycle/sec
AF 350 시리즈 PT 1/4 19㎟ (1.0) 1.5~9kgf/㎠ 5 cycle/sec
AF 450 시리즈 PT 3/8 45㎟ (2.0) 1.5~9kgf/㎠ 5 cycle/sec
VT 310 시리즈 PT 1/4 7.2㎟ (0.4) 0~9kgf/㎠ 10 cycle/sec
MF 280 시리즈 - - - -
